Chip Mikrokontroler ATMEGA16

A. Mikrokontroler ATMEGA16

Mikrokontroler adalah sebuah sistem komputer lengkap dalam satu serpih (chip). Mikrokontroler lebih dari sekedar sebuah mikroprosesor karena sudah terdapat atau berisikan ROM (Read-Only Memory), RAM (Read-Write Memory), beberapa bandar masukan maupun keluaran, dan beberapa peripheral seperti pencacah/pewaktu, ADC (Analog to Digital converter), DAC (Digital to Analog converter) dan serial komunikasi.

Salah satu mikrokontroler yang banyak digunakan saat ini yaitu mikrokontroler AVR. AVR adalah mikrokontroler RISC (Reduce Instuction Set Compute) 8 bit berdasarkan arsitektur Harvard. Secara umum mikrokontroler AVR dapat dapat dikelompokkan menjadi 3 kelompok, yaitu keluarga AT90Sxx, ATMega dan ATtiny. Pada dasarnya yang membedakan masing-masing kelas adalah memori, peripheral, dan fiturnya

Seperti mikroprosesor pada umumnya, secara internal mikrokontrolerATMega16 terdiri atas unit-unit fungsionalnya Arithmetic and Logical Unit (ALU), himpunan register kerja, register dan dekoder instruksi, dan pewaktu beserta komponen kendali lainnya. Berbeda dengan mikroprosesor, mikrokontroler menyediakan memori dalam serpih yang sama dengen prosesornya (in chip).

B. Arsitektur ATMEGA16

Mikrokontroler ini menggunakan arsitektur Harvard yang memisahkan memori program dari memori data, baik bus alamat maupun bus data, sehingga pengaksesan program dan data dapat dilakukan secara bersamaan (concurrent).

Secara garis besar mikrokontroler ATMega16 terdiri dari :

1. Arsitektur RISC dengan throughput mencapai 16 MIPS pada frekuensi 16Mhz.

2. Saluran I/O 32 buah, yaitu Bandar A, Bandar B, Bandar C, dan Bandar D.

3. CPU yang terdiri dari 32 buah register.

2. User interupsi internal dan eksternal

3. Bandar antarmuka SPI dan Bandar USART sebagai komunikasi serial

4. Fitur Peripheral

• Dua buah 8-bit timer/counter dengan prescaler terpisah dan mode compare

• Satu buah 16-bit timer/counter dengan prescaler terpisah, mode compare, dan

mode capture

• Real time counter dengan osilator tersendiri

• Empat kanal PWM dan Antarmuka komparator analog

• 8 kanal, 10 bit ADC

• Byte-oriented Two-wire Serial Interface

• Watchdog timer dengan osilator internal

C. DESKRIPSI MIKROKONTROLER ATMEGA16

• VCC (Power Supply) dan GND(Ground)

• Bandar A (PA7..PA0)

Bandar A berfungsi sebagai input analog pada konverter A/D. Bandar A juga sebagai suatu bandar I/O 8-bit dua arah, jika A/D konverter tidak digunakan. Pena - pena Bandar dapat menyediakan resistor internal pull-up (yang dipilih untuk masing-masing bit). Bandar A output buffer mempunyai karakteristik gerakan simetris dengan keduanya sink tinggi dan kemampuan sumber. Ketika pena PA0 ke PA7 digunakan sebagai input dan secara eksternal ditarik rendah, pena–pena akan memungkinkan arus sumber jika resistor internal pull-up diaktifkan. Pena Bandar A adalah tri-stated manakala suatu kondisi reset menjadi aktif, sekalipun waktu habis.

• Bandar B (PB7..PB0)

Bandar B adalah suatu bandar I/O 8-bit dua arah dengan resistor internal pull-up (yang dipilih untuk beberapa bit). Bandar B output buffer mempunyai karakteristik gerakan simetris dengan keduanya sink tinggi dan kemampuan sumber. Sebagai input, pena Bandar B yang secara eksternal ditarik rendah akan arus sumber jika resistor pull-up diaktifkan. Pena Bandar B adalah tri-stated manakala suatu kondisi reset menjadi aktif, sekalipun waktu habis.

• Bandar C (PC7..PC0)

Bandar C adalah suatu bandar I/O 8-bit dua arah dengan resistor internal pull-up (yang dipilih untuk beberapa bit). Bandar C output buffer mempunyai karakteristik gerakan simetris dengan keduanya sink tinggi dan kemampuan sumber. Sebagai input, pena bandar C yang secara eksternal ditarik rendah akan arus sumber jika resistor pull-up diaktifkan. Pena bandar C adalah tri-stated manakala suatu kondisi reset menjadi aktif, sekalipun waktu habis.

• Bandar D (PD7..PD0)

Bandar D adalah suatu bandar I/O 8-bit dua arah dengan resistor internal pull-up (yang dipilih untuk beberapa bit). Bandar D output buffer mempunyai karakteristik gerakan simetris dengan keduanya sink tinggi dan kemampuan sumber. Sebagai input, pena bandar D yang secara eksternal ditarik rendah akan

arus sumber jika resistor pull-up diaktifkan. Pena Bandar D adalah tri-stated manakala suatu kondisi reset menjadi aktif, sekalipun waktu habis.

• AVCC adalah pena penyedia tegangan untuk bandar A dan Konverter A/D.

• AREF adalah pena referensi analog untuk konverter A/D.

D. Memori Program

Arsitektur ATMega16 mempunyai dua memori utama, yaitu memori data dan memori program. Selain itu, ATMega16 memiliki memori EEPROM untuk menyimpan data. ATMega16 memiliki 16K byte On-chip In-System Reprogrammable Flash Memory untuk menyimpan program. Instruksi ATMega16 semuanya memiliki format 16 atau 32 bit, maka memori flash diatur dalam 8K x 16 bit. Memori flash dibagi kedalam dua bagian, yaitu bagian program boot dan aplikasi. Bootloader adalah program kecil yang bekerja pada saat sistem dimulai yang dapat memasukkan seluruh program aplikasi ke dalam memori prosesor.

E. LCD

LCD (Liquid Crystal Display) adalah modul penampil yang banyak digunakan karena tampilannya menarik. LCD yang paling banyak digunakan saat ini ialah LCD M1632 refurbish karena harganya cukup murah. LCD M1632 merupakan modul LCD dengan tampilan 2x16 (2 baris x 16 kolom) dengan konsumsi daya rendah. Modul tersebut dilengkapi dengan mikrokontroler yang didesain khusus untuk mengendalikan LCD.

LCD yang umum, ada yang panjangnya hingga 40 karakter (2x40 dan 4x40), dimana kita menggunakan DDRAM untuk mengatur tempat penyimpanan karakter tersebut.

F. Susunan Alamat Pada LCD

Alamat awal karakter 00H dan alamat akhir 39H. Jadi, alamat awal di baris kedua dimulai dari 40H. Jika Anda ingin meletakkan suatu karakter pada baris ke-2 kolom pertama, maka harus diset pada alamat 40H. Jadi, meskipun LCD yang digunakan 2x16 atau 2x24, atau bahkan 2x40, maka penulisan programnya sama saja.

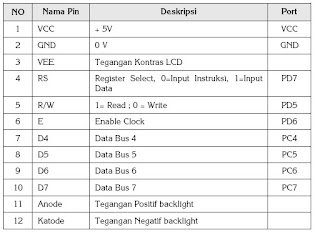

CGRAM merupakan memori untuk menggambarkan pola sebuah karakter, dimana bentuk dari karakter dapat diubah-ubah sesuai dengan keinginan. Namun, memori akan hilang saat power supply tidak aktif sehingga pola karakter akan hilang. Berikut tabel pin untuk LCD M1632. Perbedaannya dengan LCD standar adalah pada kaki 1 VCC, dan kaki 2 Gnd. Ini kebalikan dengan LCD standar.

Perlu diketahui, driver LCD seperti HD44780 memiliki dua register yang aksesnya diatur menggunakan pin RS. Pada saat RS berlogika 0, register yang diakses adalah perintah, sedangkan pada saat RS berlogika 1, register yang diakses adalah register data.

Agar dapat mengaktifkan LCD, proses inisialisasi harus dilakukan dengan cara mengeset bit RS dan meng-clear-kan bit E dengan delay minimal 15 ms. Kemudian mengirimkan data 30H dan ditunda lagi selama 5 ms. Proses ini harus dilakukan tiga kali, lalu mengirim inisial 20H dan interface data length dengan lebar 4 bit saja (28H). Setelah itu display dimatikan (08H) dan di-clear-kan (01H). Selanjutnya dilakukan pengesetan display dan cursor, serta blinking apakah ON atau OFF.

G. CONTOH PERENCANAAN DAN REALISASI

Spesifikasi Alat

Berikut ini adalah spesifikasi dari sistem yang akan direalisasikan :

1. Tegangan Operasional Sistem : 12VDC

2. Sumber : Adaptor

3. Mikrokontroler : ATMEGA16

4. Output : Layar LCD

5. Range Berat : 0 – 50 Kg

Diagram Blok Sistem Kontrol Alat Bantu Penyebrangan

Minsis ATMEGA16 berfungsi sebagai pengendali utama untuk mengendalikan system secara keseluruhan. Ketika potensiometer berubah posisinya, maka masukan input dari ADC internal yang di miliki Atmega16 juga berubah yang menyebabkan perubahan nilai berat yang ditampilkan LCD. Potensiomter berfungsi untuk menentukan nilai berat yang akan ditampilkan oleh LCD

Cara kerja Rangkaian

Jenis timbangan yang digunakan adalah jenis timbangan pegas. Timbangan berfungsi sebagai alat pokok dalam sistem ini. Di dalam timbangan ini dipasang sebuah potensiometer geser. Ketika timbangan mendapatkan beban, jarum yang ada di timbangan akan berputar dan mengubah resistansi pada potensiometer. Karena adanya perubahan pada resistansi, berubah pula tegangan yang di berikan ke AVR Atmega 16. Di dalam AVR sudah terintegrasi rangkaian ADC yang mengubah data analog menjadi data digital yang nantinya bisa di program di dalam AVR. Output dari AVR masuk ke dalam LCD. Nilai berat yang diterima ditampilkan oleh LCD.

G. CONTOH PERANCANGAN HARDWARE

3 Timbangan dan Potensiometer

Jenis timbangan yang digunakan adalah jenis timbangan pegas yang dapat menimbang hingga berat maksimal 30 kg. Timbangan berfungsi sebagai alat pokok dalam sistem ini. Di dalam timbangan ini dipasang sebuah potensiometer geser yang biasa digunakan untuk equalizer pada sebuah pemutar audio seperti tape, radio dan lain-lain. Potensiometer dipasang secara permanen yang apabila timbangan diberi beban maka pegas akan menurun dan ikut menggerakan potensiometer tersebut. Semakin berat beban yang diberikan semakin besar hambatan yang dihasilkan oleh potensiometer.

Mikrokontroler

Minimum system yang ingin digunakan adalah berupa modul mikrokontroler AT8MEGA16, mikrokontroler ini memiliki 4 Port, ( Port A sampai port D ), semuanya ada 40 pin input output

Gambar 3.1 Skematik Rangkaian

Tabel 3.2 Port – port yang ingin digunakan pada Modul ATMEGA16

Port	Fungsi	Keterangan
Port A	Input	Input dari Potensiometer
Port C.0 – C.7	Output	Inisial LCD

Foto Alat

H. CONTOH PERANCANGAN SOFTWARE

Flowchart Program

Sesuai perancangan hardware, maka dapat dirancang flowchart program yang sesuai dengan fungsi alat yang diinginkan, berikut gambar rancangan flowchart program :

Listing Program

Dari rancangan flowchart program diatas, dapat dirancang program seperti yang diinginkan, berikut adalah listing program pada mikrokontroler sesuai dengan rancangan flowchart :

#include

#asm

.equ __lcd_port=0x15 ;PORTC

#endasm

#include

#define ms delay_ms

#define ADC_VREF_TYPE 0x40

unsigned int read_adc(unsigned char adc_input)

{

ADMUX=adc_input | (ADC_VREF_TYPE & 0xff);

delay_us(10);

ADCSRA|=0x40;

while ((ADCSRA & 0x10)==0);

ADCSRA|=0x10;

return ADCW;

}

int x,bar;

float berat;

char buf[33];

void baca_sensor(){

x=read_adc(0);

berat=(x-500)*1.3;

if (berat

berat=x*0 ;}

}

void display_sensor(){

lcd_gotoxy(0,0);lcd_putsf("Beratnya:");

lcd_gotoxy(0,1);sprintf(buf,"%0.0f kilogram",berat);lcd_puts(buf);

}

void opening(){

lcd_gotoxy(0,0);lcd_putsf("Author:");

ms(1000);

lcd_gotoxy(0,1);lcd_putsf("Zali");

ms(1000);

lcd_clear();

lcd_gotoxy(0,0);lcd_putsf("Loading");

for(bar=0;bar<=15;bar++){

lcd_gotoxy(bar,1);

lcd_putsf("\xFF");

lcd_gotoxy(5,0);

delay_ms(40);

}

ms(1000);

lcd_clear();

}

void main(void)

{

PORTA=0x00;

DDRA=0x00;

PORTB=0x00;

DDRB=0x00;

PORTD=0x1C;

DDRD=0xFF;

TCCR1A=0x81;

TCCR1B=0x0D;

TCNT1H=0x00;

TCNT1L=0x00;

ICR1H=0x00;

ICR1L=0x00;

OCR1AH=0x00;

OCR1AL=0x00;

OCR1BH=0x00;

OCR1BL=0x00;

ADMUX=ADC_VREF_TYPE & 0xff;

ADCSRA=0x83;

lcd_init(16);

opening();

while (1)

{

baca_sensor();

display_sensor();

};

}

....................................................................................................................................................................

Ini adalah posting pertamaku tentang Mikrokontroler ATMEGA16, yang saya kutip dari http://ayo-baca-aja.blogspot.com/2012/01/timbangan-buah-digital-berbasis.html , guna memenuhi tugas dari Pak Fudin, guru master robotik di sekolahku. Em...tapi kayaknya nggak ini deh yang harusya aku posting. Gimana lagi udah terlanjur, harusnya itu penggunaan chip mikrokontroler ATMEGA16, tapi belum ketemu artikelnya. Ya sudahlah seadanya dulu, ntar ditambahi lagi yang bener.

Pengen deh rasanya sepintar beliau, pengen mahir utak atik and ikutan robotik tapi hehe......^_^

#ada deh pokoknya :P

Semoga bermanfaat.

^_^
